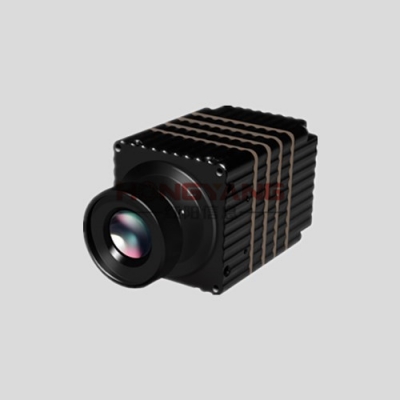

384X288測溫型熱成像機芯（型號：HY384D）內置高精度進口探測器，體積小巧，環境適應性強，配合我司開發的對應軟件可以實現實時監測場景溫度，全局高低溫追蹤，點、線、矩形、橢圓測溫模板，模板內高低溫追蹤，白熱、黑熱、鐵紅、紅飽和等多種調色板，帶溫度信息的PNG或BMP圖片格式。
384X288測溫型熱成像機芯（型號：HY384D）內置高精度進口探測器，體積小巧，環境適應性強，配合我司開發的對應軟件可以實現實時監測場景溫度，全局高低溫追蹤，點、線、矩形、橢圓測溫模板，模板內高低溫追蹤，白熱、黑熱、鐵紅、紅飽和等多種調色板，帶溫度信息的PNG或BMP圖片格式。可用于工藝提升、質量檢測、工業測溫、夜視安防、設備維護等領域。
型號 | HY384D | |
探測器 | 傳感器類型 | 氧化釩非制冷探測器 |
響應波段 | 8-14nm | |
NETD(噪聲等效溫差) | ≤50mk(@25°C,F#=1.0) | |
分辨率 | 384×288 | |
像元尺寸 | 17μm | |
幀頻 | 50Hz | |
測溫范圍 | -20~150℃(可定制) | |
測溫精度 | ±2℃或±2%，可提升至±0.4℃ | |
圖像參數 | 成像距離 | 約20倍焦距至無窮遠 |
測溫模板 | 支持全局高低溫追蹤，支持點、線、多邊形測溫模板，支持模板內高低溫追蹤，支持設置多個屏蔽區 | |
圖像增強 | 自適應增強、手動增強、電子倍焦 | |
調色板 | 白熱、黑熱、鐵紅、紅飽和、用戶自定義等多種調色板 | |
調焦方式 | 電動/手動，電動鏡頭支持自動對焦 | |
數據 | 單幀溫度 | 帶溫度信息的PNG或BMP或JPG圖片格式 |
溫度流 | 全輻射溫度信息存儲 | |
視頻 | H.264，MP4文件，支持HDMI輸出接口 | |

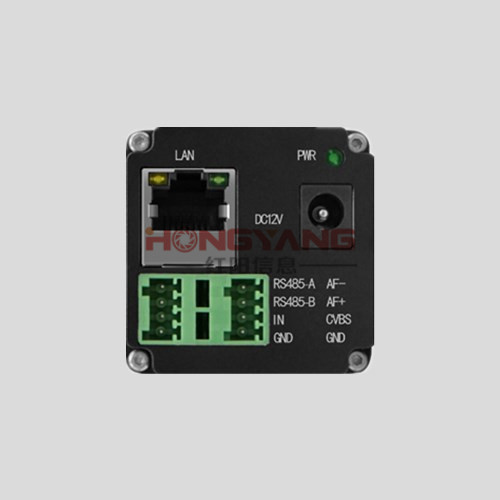

電氣接口 | 電源 | DC9～15V，典型功耗2.5W@25℃ |
以太網 | 100/1000Base，支持TCP、UDP、IP、DHCP、ONVIF等協議，提供SDK開發包 | |
串口 | RS485 | |
電動鏡頭 | 支持3.3V電動鏡頭 | |
GPIO | 1路磁隔離輸入：0，輸入電壓1V以下；1，輸入電壓1~3.3V | |
環境參數 | 工作溫度 | -10～+60℃ |
儲存溫度 | -40oC～+85℃ | |
外殼防護 | IP54 | |
抗沖擊性 | 25G | |
抗振動性 | 2G | |
機械參數 | 重量 | 103g(不含鏡頭) |
尺寸 | 57.6(L)*42(W)*42(H)mm | |
安裝 | 4個M2正面螺紋安裝孔，2*4個M3側面螺紋安裝孔，搭配1/4 UNC-20云臺轉接件 | |
熱成像鏡頭對應探測距離表
